读码器串口通讯

2024-06-03 11:26 阅读 475

读码器串口通讯是读码器与计算机之间进行数据传输的一种方式。它通过串口进行数据传输，具有简单、可靠、成本低等优点。本文将介绍读码器串口通讯的基本原理、硬件连接、软件编程等内容。

1. 读码器串口通讯原理

读码器串口通讯的基本原理是利用串口将读码器采集到的数据发送到计算机。串口是一种古老的通信接口，但由于其简单、可靠、成本低等优点，仍然在许多工业控制和嵌入式系统中得到广泛应用。

读码器串口通讯通常采用RS232标准。RS232是一种点对点的串行通信协议，规定了数据格式、传输速率、校验方式等参数。

2. 读码器串口通讯硬件连接

读码器串口通讯的硬件连接通常包括以下几部分：

读码器：用于采集数据
串口线：用于连接读码器和计算机
计算机：用于接收和处理数据

具体连接方式如下：

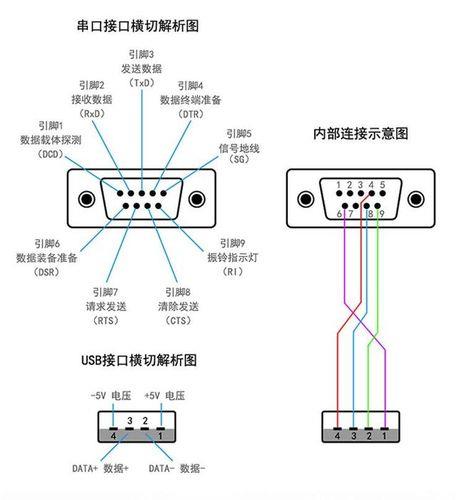

将读码器的RS232接口与计算机的RS232接口连接。
连接好读码器和计算机的电源。

3. 读码器串口通讯软件编程

读码器串口通讯的软件编程主要包括以下几部分：

打开串口
设置串口参数，如波特率、数据位、校验位、停止位等
读写数据
关闭串口

C++

#include <stdio.h>#include <termios.h>int main() { int fd; struct termios options; // 打开串口 fd = open(\"/dev/ttyS0\", O_RDWR | O_NOCTTY | O_NDELAY); if (fd < 0) { perror(\"open serial port failed\"); return -1; } // 设置串口参数 tcgetattr(fd, &options); options.c_cflag = B9600 | CLOCAL | CREAD; options.c_cflag &= ~PARSENB; options.c_cflag &= ~CSTOPB; options.c_cflag &= ~CSIZE; options.c_cflag |= CS8; options.c_lflag &= ~ICANON; options.c_lflag &= ~ECHO; options.c_lflag &= ~ECHONL; options.c_iflag &= ~INPCK; options.c_iflag &= ~BRKINT; options.c_iflag &= ~PARMRK; options.c_oflag &= ~OPOST; tcsetattr(fd, TCSANOW, &options); // 读写数据 unsigned char data[10]; int len = read(fd, data, 10); if (len > 0) { for (int i = 0; i < len; i++) { printf(\"%02X \", data[i]); } printf(\"\\n\"); } write(fd, \"Hello, world!\\n\", 13); // 关闭串口 close(fd); return 0;}
